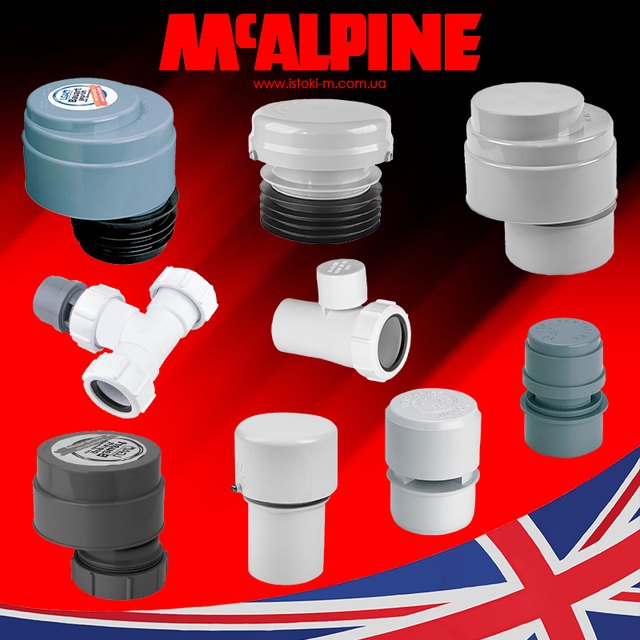

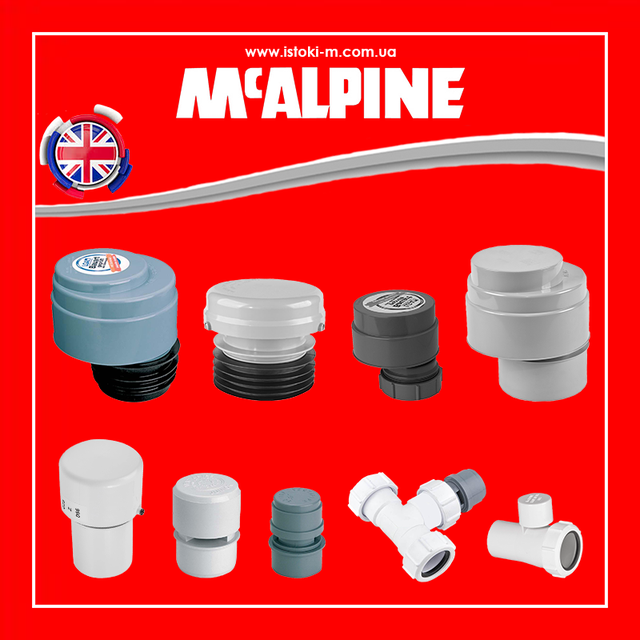

Вентиляційний клапан (аератор) для внутрішньої каналізації McAlpine Ø32, Ø40, Ø50, Ø110 мм
Головною перевагою продукції фабрики McAlpine перед аналогічною продукцією, є якість. Слово «якість» відноситься не тільки до кінцевого продукту, а має на увазі свою суть, починаючи з початкового контролю сировини. Сировина, що використовується при виробництві всіх виробів, що поставляється від перевірених постачальників (партнери з постачання не змінюються протягом десятиліть). Шотландські традиції тут проявляють себе з найкращої сторони.
Високоякісні прокладочні матеріали забезпечують тривалу і безперебійну роботу виробів, і, що не мало важливо, необмежену кількість збірок/розборок виробів. Іншою перевагою продукції фабрики McAlpine, є величезний асортимент. Мало виробників у світі, які можуть похвалитися повним асортиментом водозливної арматури і приладдя. Всі основні проблеми, які можуть виникнути при монтажі сантехнічних приладів, можна вирішити з допомогою виробів McAlpine. Все вищесказане дозволяє не фіксувати гарантійний термін на вироби.
Завантажити каталог продукції: Вентиляційні повітряні клапани McAlpine
Призначення клапанів McAlpine:
- Вентиляційні клапани для каналізації (каналізаційні аератори) призначені для наземної установки всередині будівель /споруд і служать для збільшення пропускної здатності невентильованих стояків, забезпечення надходження повітря в каналізаційний стояк у цілях запобігання вибивання водяних затворів з трапів і, як наслідок, проникнення запаху в приміщення. А також клапани використовуються для організації додаткової вентиляції стоку у випадку віддаленого розташування санітарного приладу від основного стояка.
- У разі відсутності руху рідини по стояку вентиляційний клапан надійно замикає каналізаційні гази в трубопроводах.
- Установка вентиляційного клапана з «вентильованого» стояка робить його «невентилируемым».
Застосування: Повітряних клапанів McAlpine 50/110 мм
Повітряні клапани McAlpine спроектовані для забезпечення вентиляції каналізаційних систем через стояки в умовах зниженого/від'ємного тиску, коли стояки закінчуються всередині будівлі.
Вентиляційні клапани 21,6/32/40/50 мм Застосування.
Вентиляційні клапани McAlpine можуть застосовуватися в якості альтернативи трапів з функцією «анти-сифонів» для вирішення проблем: галасливий або повільний спуск води; втрата гідрозатвори. Вони особливо корисні у випадках, де до вже існуючої каналізаційної системи підключають додаткову побутову техніку або санітарні прилади, використання яких може перевантажити роботу системи або їх установка значно (більше 10 діаметрів труби, на яку планується установка) віддалена від стояка.
Всі описи товарів базуються на основі інформації з сайту виробника і відкритих джерел. Комплект поставки, характеристики і зовнішній вигляд можуть бути змінені виробником McAlpine без попереднього повідомлення.
Купити вентиляційний клапан McAlpine 32мм, 40мм, 50мм, 110мм, Ви можете в онлайн-магазині ТД "Джерела М", м. Запоріжжя оформивши покупку на нашому сайті.
В наявності і під замовлення великий асортимент продукції McAlpine.
ТД "Джерела М"
Ми задаємо критерії якості та надійності!
- Топ продаж-2%Залишилось 23 дніВентиляційний каналізаційний клапан (аераційний клапан) 110 мм HC47 McALPINE 50364840095931 957,90 ₴1 918,70 ₴Готово до відправки
- Топ продаж-2%Залишилось 23 дніРозповітрювач (аераційний клапан) каналізаційний 110 мм без манжета McALPINE HC47P 50364840580961 465,70 ₴1 436,40 ₴Готово до відправки
- -2%Залишилось 23 дніРозповітрювач каналізаційний (аераційний клапан) 110 мм з манжетою McALPINE MP47-30 5036484082664922,60 ₴904,10 ₴Готово до відправки
- -2%Залишилось 23 дніВентиляційний клапан (аератор) для внутрішньої каналізації 50 мм компресійне з'єднання HC48 McAlpine 50364845005331 263,80 ₴1 238,50 ₴Готово до відправки
- Топ продаж-2%Залишилось 23 дніПовітровідвідник каналізаційний (аераційний клапан) 50 мм MP50-50-PB McALPINE MP50-50-PB509,50 ₴499,30 ₴Готово до відправки
- -2%Залишилось 23 дніТрійник 32х32 мм з вентиляційним клапаном McAlpine VP32T 5036484012494580,90 ₴569,30 ₴Готово до відправки
- Новинка-2%Залишилось 23 дніПовітровідвідник каналізаційний 32х32 мм компресійне з'єднання/розтруб V1ABSV-32-PL-WH McALPINE 5036484079206287,10 ₴281,40 ₴Готово до відправки
- НОВИНКАРозповітрювач каналізаційний 40х40 мм компресійне з'єднання/розтруб V1ABSV-40-PL-WH McAlpine 5036484079213287,10 ₴Немає в наявності
- -2%Залишилось 23 дніВентиляційний клапан (аератор) для внутрішньої каналізації McAlpine VP-15F/5510 (32 мм) 5036484500410379,40 ₴371,90 ₴Готово до відправки
- -2%Залишилось 23 дніВентиляційний клапан (аератор) для внутрішньої каналізації 50 мм McAlpine MP50-50-PB 5036484082671509,50 ₴499,30 ₴Готово до відправки
- Вентиляційний клапан (аератор) для внутрішньої каналізації 50 мм HC50-50 McAlpine 5036484500403404,90 ₴Немає в наявності
Повітряні вентиляційні клапани McAlpine
Вентиляційні повітряні клапани для внутрішньої каналізації McAlpine (вакуумні клапани) є невід'ємною частиною систем каналізації. Повітряний клапан McAlpine застосовують для запобігання зриву гідрозатворів у сантехнічних приладів у години максимального водовідведення та запобігання попадання запаху з каналізації в приміщення в години мінімального водовідведення.
Завжди на покрівлю повинна виводитися вентильована частину каналізаційного стояка?
В окремих випадках допускається цього не робити. В п. 4.13. СП 40-107-2003, а також Стандарті „СантеНИИпроект“ вказані регламенти із застосування зворотних повітряних каналізаційних клапанів, а саме: «При неможливості влаштування витяжної частини і невентильованого каналізаційного стояка допускається застосування зворотного повітряного клапана для каналізації (вакуумного клапана на каналізацію) (додаток Б)…».
Для чого використовується зворотний повітряний клапан на каналізацію?
Вентиляційні повітряні клапани (вакуумні клапани) McAlpine можуть застосовуватися:
- для збільшення пропускної здатності невентильованих каналізаційних стояків (СП 40-107-2003 і Стандарт „СантехНИИпроект“);
- для запобігання зриву гідрозатворів у приладів, підключених до горизонтальних трубопроводах (МДБН 4.19-2005); для подачі повітря в резервні водостічні стояки (МДБН 4.19-2005).
Можна всі стояки в будівлі встановлювати повітряні клапани для внутрішньої каналізації?
Витяжна частина каналізаційного стояка виконує дві функції:
- перший - задоволення эжектирующей здатності води, т.е. здатність захоплювати за собою повітря, в години максимального водовідведення;
- друга - вентиляція зовнішніх мереж каналізації в години мінімального водовідведення.
Тому при монтуванні стояків, обладнаних зворотними повітряними каналізаційними клапанами, слід враховувати необхідність вентиляції зовнішньої каналізаційної мережі, що обслуговує об'єкт.
Кількість вентильованих каналізаційних стояків визначається за формулою:
- n=kW/Q. Де n - кількість витяжних частин стояків Ø100 мм;
- k =80 - 100 - добова кратність повітрообміну у канализационой мережі;
- W - ємність розрахункового ділянки каналізаційної мережі, м³;
- Q=320 м³/сут - розрахунковий витрата забрудненого повітря, що виходить з витяжної частини одиночного каналізаційного стояка Ø100 мм
- Всі інші стояки в будівлі можуть бути невентильовані або обладнані зворотними повітряними клапанами HL (вакуумними клапанами). (п. 17.21 Стандарт „СантехНИИпроект“)
Де може встановлюватися повітряний клапан для внутрішньої каналізації?
Повітряний клапан (вакуумний клапан) McAlpine встановлюється всередині приміщення вертикально у верхній частині каналізаційного стояка не нижче, ніж у 300 мм від місця приєднання поверхового відводу.
При використанні на горизонтальних ділянках, повітряний клапан для каналізації приєднується до лежака до його початку (у найбільш віддаленому від стояка місці). При прихованої установки необхідно забезпечити безперешкодне надходження повітря до клапану.
Принцип роботи вентиляційного клапана (аератора) для внутрішньої каналізації McAlpine.
При виникненні розрідження в каналізаційному стояку гумова мембрана зворотного повітряного клапана піднімається і пропускає повітря всередину стояка. При вирівнюванні тиску всередині стояка з атмосферним, мембрана зворотного повітряного клапана під власною вагою опускається і надійно замикає забруднене повітря (каналізаційні гази) в трубопроводах.
При якій температурі може працювати повітряний клапан для внутрішньої каналізації?
Діапазон робочих температур повітряних клапанів (вакуумних засувок) від -50ºС до +100ºС. Вони можуть встановлюватися в холодному горищі, але при цьому необхідно утеплити всі каналізаційні трубопроводи в межах холодного приміщення (п. 17.17 Стандарт „СантехНИИпроект“).
Зворотний повітряний клапан для каналізації можна не утеплювати, так як він має знімну кришку, між знімною кришкою і корпусом зворотного повітряного каналізаційного клапана залишається повітряна порожнина - повітря-поганий провідник тепла, і виконує роль утеплювача.
Наскільки надійні повітряні клапани зворотні McAlpine?
Будь вентиляційний повітряний клапан McAlpine для внутрішньої каналізації (вакуумний клапан) повинен, без втрати працездатності і герметичності, відкритися і закритися не менше 800 тисяч разів!
У зв'язку з такими жорсткими вимогами до якості при виробництві вентиляційних повітряних клапанів на заводі, кожен повітряний клапан піддається випробуванню на працездатність і герметичність.
