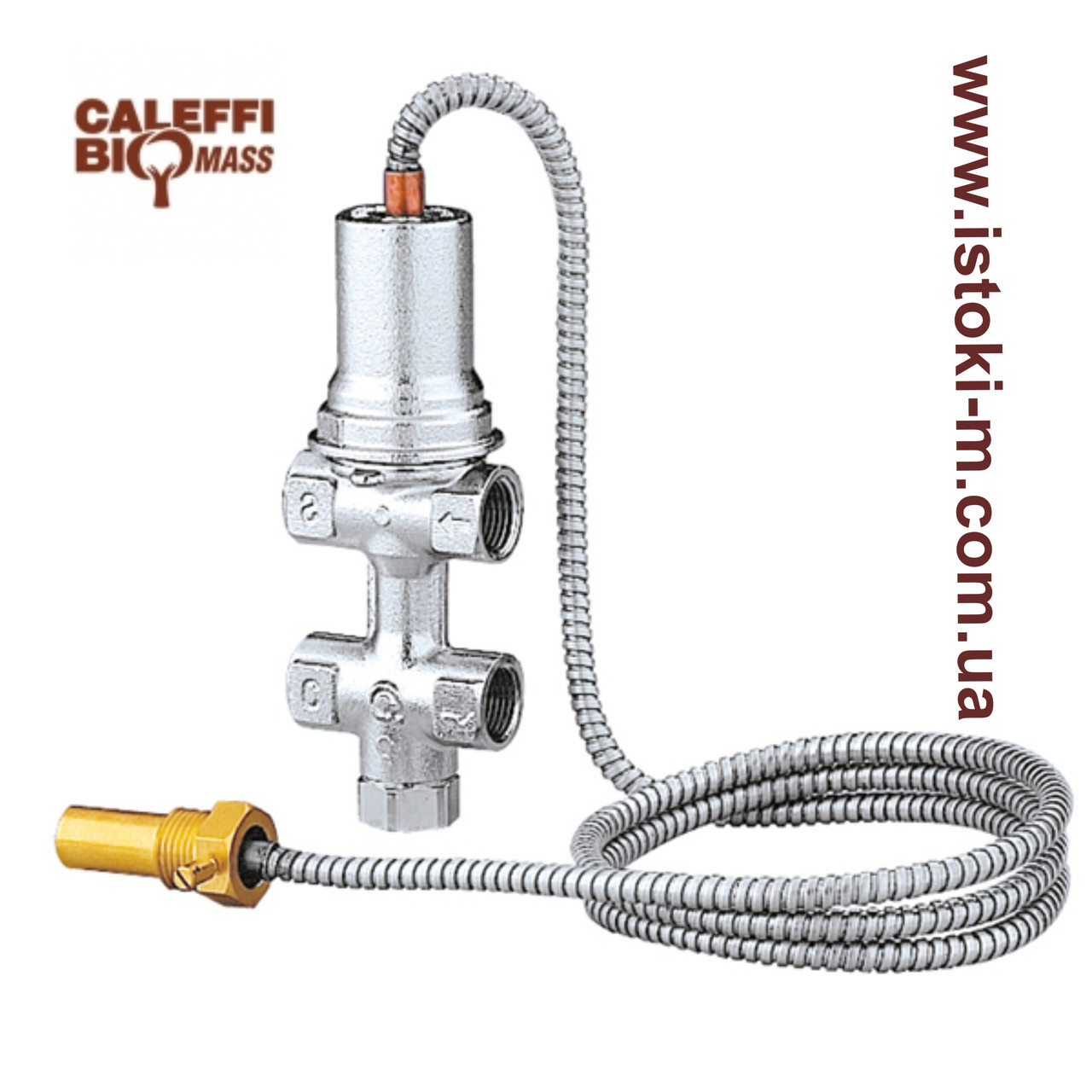

Клапан теплового скидання із захисною дією, з вбудованим підживленням CALEFFI 544400

9 786,10 ₴

  • Під замовлення
  • Код: 544400
clockВідправка з 27 липня 2024
Клапан теплового скидання із захисною дією, з вбудованим підживленням CALEFFI 544400
Клапан теплового скидання із захисною дією, з вбудованим підживленням CALEFFI 544400Під замовлення
9 786,10 ₴
+380 (95) 651-57-06
MTC
  • +380 (98) 900-72-67
    Кіївстар
+380 (95) 651-57-06
MTC
  • +380 (98) 900-72-67
    Кіївстар
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Клапан теплового скидання із захисною дією, з вбудованим підживленням CALEFFI 544400

клапан теплового сброса для твердотопливного котла caleffi biomass

твердотопливные системы отопления                   Серия изделий Caleffi Biomass була спеціально розроблена для застосування в контурах із котлами на деревному твердому паливі, що працюють за високої температури з теплоносіям водою або розчинами з гліколем. Матеріали, за допомогою яких виготовлені комплектуючі, і їхні робочі характеристики враховують особливі вимоги систем щодо ККД і безпеки котлів і систем.

Завантажити каталог продукції для твердоплинних систем CALEFFI BIOMASS

Завантажити інструкцію: Температурний запобіжний клапан CALEFFI для котлів на твердому паливі

ОПИС:  клапан теплового сброса с защитным действием CALEFFI 544400

  • Клапан теплового скидання із захисним дією, з вбудованим підживленням.
  • Для генераторів на твердому паливі.
  • Максимальний робочий тиск: 6 бар.
  • Максимальна робоча температура: 110°С.
  • Діапазон температури: 5+110 °C.
  • Діапазон температури в приміщенні: 1÷50°С.
  • Температура настроювання: 100 °C (0/-5 °C).
  • Витрата скидання під час Ор в 1 бар і Т = 110 °C: 1600 л/год.
  • Довжина капілярної трубки: 1300 мм.

Призначення клапана теплового скидання із захисною дією, з вбудованим підживленням CALEFFI 544400

                   Температурний запобіжний клапан подвійної дії CALEFFI, використовується для гарантування безпеки, в системах теплопостачання. B яких застосовується: котел на твердому паливі, термокухні або термокамін на твердому паливі.

                   Пристрій об'єднує в єдиному блоці клапан теплового скидання та клапан, що заповнює, які працюють одночасно за сигналом від дистанційного датчика з функцією запобіжного захисту.

                   Наявність підживлення, у разі спрацьовування клапана, забезпечує циркуляцію води на етапі завершення палива, зі збереженням цілісності генератора.

Принцип роботи клапан теплового скидання із захисною дією, з вбудованим підживленням CALEFFI 544400клапан теплового сброса caleffi  с защитным действием 544400

  • За досягненням температури настроювання (Рис.1) відкривається прохід для подавання холодної води (прохід с (4) на (3) II, одночасно слива (прохід з (1) на (2)), поки температура не знизиться нижче від значення спрацьовування й не закриються одночасно злив і заповнення. У разі зламання чутливого елемента (5) (6), клапан виконує ті ж вищезазначені функції безперервним способом.
  • Термометричний знак (7), розташований на датчику, вказує на можливе перевищення максимально допустимої температури 110 °C.
  • На корпусі клапана показані (Рис.2): стрілка, що показує вхід трубопроводів від генератора на трубопроводі (1) і з'єднання з запобіжним скиданням з буквою "S" (2).
  • Стрілка, що показує подавання до генератора (3) і вхід води з мережі водопостачання з буквою "С" (4).

Встановлення роботи клапана теплового скидання caleffi із захисною дією 544400клапан теплового сброса caleffi  544400

  • Клапан може встановлюватися в будь-якому положенні, вертикальному, горизонтальному або перевернутому.
  • Шанець датчика температури (6), що постачається разом із клапаном, встановлюється на трубопровід подавання на відстані, що не перевищує 0,5 м від генератора або в найвищій точці котла, і, у будь-якому разі, перед зливним трубопроводом. Обов'язковим є використання шанця, яким обладнаний клапан.
  • Для найкращої перевірки тиску на вході, рекомендується передбачити заповнювальну установку (нормально відкриту) на заповнювальний трубопровід клапана, налаштовану на робочий тиск системи. У разі роботи системи з відкритим баком, заповнення всієї системи відбувається безпосередньо від з'єднувального з баком трубопроводу
  • Для уникнення всіляких видів збою в роботі, викликаних наявністю шламу, рекомендується встановлювати косий фільтр із можливістю ревізії, на вході трубопроводу, що заповнює.
  • Необхідно передбачити періодичну перевірку стану чистоти та забрудненості фільтра.
  • Рекомендується встановлення фільтра з низьким гідравлічним опором, забезпеченим органами контролю стану чистоти, для забезпечення функціональної перевірки на етапі роботи (наприклад, манометрів на вході та виході фільтрувального елемента).

 клапан теплового сброса caleffi

                   Купити клапан теплового скидання із захисною дією з вбудованим підживленням CALEFFI 544400, Ви можете відвідати наш магазин ТВЦ "Істоки М", г. Запорожнення або оформіть купівлю на нашому сайті.

У наявності та під замовлення великий асортимент продукції CALEFFI.

ТД "Істоки М", г. Запорожнення

Ми задаємо критерії якості та надійності!

Характеристики
Основні
ВиробникCALEFFI
Країна виробникІталія
Робоче середовищеВода
Інформація для замовлення
  • Ціна: 9 786,10 ₴
