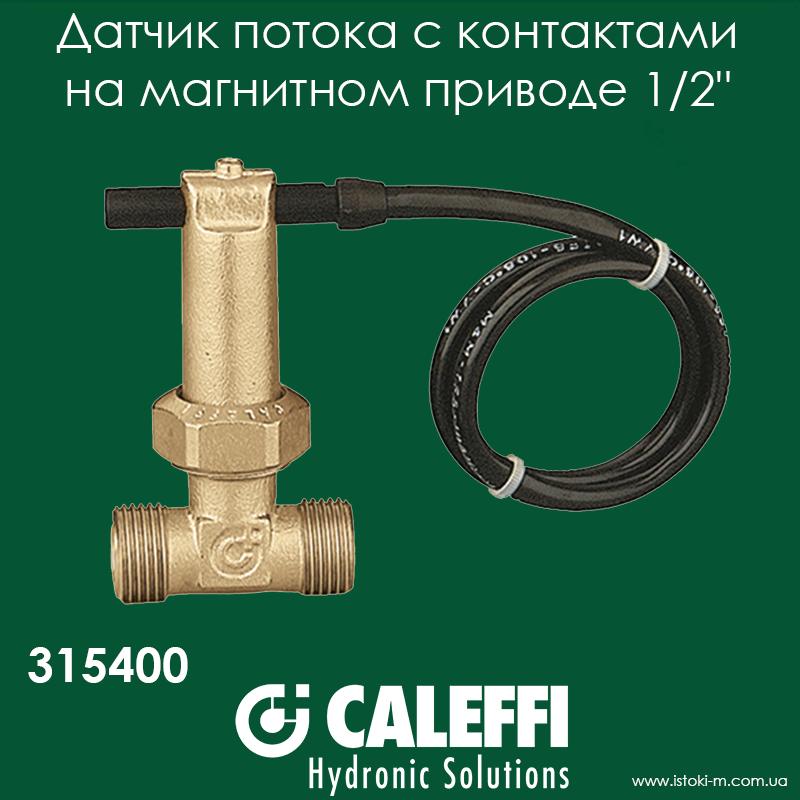

Датчик потоку з магнітним контактом 1/2" Caleffi 315400

Датчик потоку з контактами на магнітному приводі 1/2" Caleffi 315400

                   ТД "Істоки М", г. Запоріжжя представляє Вашій увазі датчик потоку з магнітним контактом Caleffi 1/2" (315400).

                   Датчик потоку для води Caleffi виявляє наявність або брак потоку в трубопроводі й активує або дезактивує електричний контакт. Головно, датчик потоку з контактами на магнітному приводі Caleffi, використовується для увімкнення котла на контур ГВС, для вмикання насосів і для керування пріоритетами перекидних клапанів, що використовуються в комбінованих системах для виробництва гарячої води (ГВС).

Асортимент продукції:

Серія 315 — Датчик потоку з контактами на магнітному приводі Caleffi.

Розміри: 1/2", 3/4"

Технічні характеристики

• Корпус: латунь УНІ Є 12165 CW617N.
• Робоче середовище: питна вода, розчини з гліколем.
• MAX процентний вміст етиленгліколю: 30%.
• Клас захисту: IP 65.
• MAX робочий тиск: 6 бар.
• Діапазон робочої температури: -15-100 ºС.
• Напруга: 230 В (перем. струм).
• Напруга максимального струму: 0,02А.
• Офіційно відкриті контакти: (НО).
• Контакти замикаються під час потоку на збільшенні у разі: 156 л/год (1/2").
• Контакти розмикаються під час потоку на зменшенні у разі: 108 л/год (1/2").
• З'єднання: НР 1/2".

Принцип роботи датчика потоку з магнітним контактом Caleff

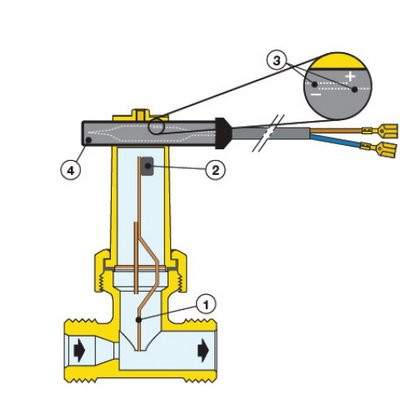

Усередині корпусу вода вдаряється й приводить у обертання закріплену пластину (1), на верхньому краю якої розташовується постійний магніт (2). Магнітне поле, утворене магнітом, поляризує двома протилежними знаками дві пластини з феромагнітного матеріалу (3), розташовані на невеликій відстані один від одного, поміщені в скляну колбу (4).

Диференціал перемикання електричного контакту залежно від витрати води

                  Датчик потоку з магнітним контактом Caleffi представляє диференціал замикання/розмикання електричного контакту залежно від потоку на збільшенні/зменшення. Починаючи з нульової витрати, у разі витрати на збільшення, датчик потоку замикає контакт, коли досягається значення витрати: 1/2" — 156 л/год; 3/4" - 456 л/год, починаючи в такий спосіб, електрично підживлювати пристрій користувача або реле, з яким він з'єднаний. Для великих значень витрати контакт залишається завжди замкнутим. У разі зменшення витрати, перемикання електричного контакту із замкнутого на розімкнутний не відбувається за того ж значення на замикання, а за нижчого значення: 1/2" — 108 л/год, 3/4" — 348 л/год.

Завантажити технічну інформацію:  Датчик потоку з магнітним контактом Caleffi, серія 315

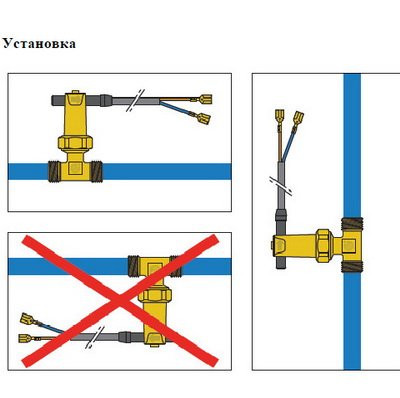

                   Датчик потоку з магнітним контактом Caleffi, серії 315 можна встановлювати на вертикальний або горизонтальний трубопровід, але не у перевернутому положенні. Верхня частина датчика потоку, що містить магнітний привод, жорстко кріпиться до корпусу, тому її не можна знімати.

                   Всі описи товарів ґрунтуються на основі інформації сайту виробника та відкритих джерел. Комплект постачання, характеристики та зовнішній вигляд можуть бути змінені виробником Caleffi без попереднього повідомлення.
