Як правильно встановити розширювальний бак системи опалення

Як правильно встановити розширювальний бак системи опалення

Як правильно встановити розширювальний бак системи опалення
Ті, хто самостійно збирає і монтує систему опалення, нерідко задаються питанням, як правильно встановити розширювальний бак. А корисніше буде розібратися, що таке розширювальний бак взагалі і навіщо він потрібен.

Розширювальний бак системи опалення

Розширювальний бак системи опалення будинку

Тому все будемо робити по порядку, і для початку згадаємо уроки фізики.

Фізичні властивості води

Одне з фізичних властивостей води — практично нульова здатність стискатися. Це означає, що при спробі зменшити її обсяг (тобто стиснути) відбувається різке збільшення тиску.

А ще вода (як і інші матеріали) може збільшувати свій об'єм при нагріванні. Це властивість називається термічне розширення. У води воно починається вже при температурі +4°C. Втім, при зниженні температури нижче цієї позначки, вода теж починає розширюватися. Це явище називають парадоксом води. При температурі +4°с вода має найбільшу щільність: вага одного літра дорівнює одному кілограму.
Однак для систем опалення цей парадокс не важливий, тому що температура води, що подається котлом в радіатори, значно вище.

Збільшення об'єму води при нагріванні. Фото з сайту agrovodcom.ru

Збільшення об'єму води при нагріванні. Фото з сайту agrovodcom.ru

Візьмемо ємність з переливом, який обмежує обсяг, рівний 1000 кубічним сантиметрам. Наллємо в неї один літр води, що має температуру +4°C, а потім приступимо до нагрівання. Щільність води почне зменшуватися, а збільшуватися обсяг.
Так як перелив обмежує відомий обсяг, надлишок води виллється. При нагріванні від +4°C до +90°C (звичайна температура води в системі опалення) цей надлишок становитиме 39,95 см3 (або 34,7 грама). Саме цей процес і відбувається в системі опалення, коли котел нагріває воду.

Що таке розширювальний бак

Згадаймо: якщо ми намагаємося стиснути воду (тобто в нашому випадку вмістити збільшилася кількість теплоносія в заданий обсяг опалювальної системи), зростає тиск. Щоб надлишок води, що утворився при нагріванні, не зіпсував труби і прилади, треба його кудись злити, як в мірну ємність в досвіді.

Але зливати воду із системи опалення ми не можемо. Отже, надлишок потрібно тимчасово «відкласти» в який-небудь «кишеню», щоб потім, коли температура води знизиться, а щільність її підвищиться, він повернувся в систему, і вода зайняла той же об'єм, що був спочатку.

Розширювальний бак системи опалення

Розширювальний бак системи опалення
В системі опалення таким «кишенею», які приймають надлишок води, що утворюється при тепловому розширенні, служить розширювальний бак. Його завдання — бути демпфером (компенсатором) тиску в системі.

Відкриті і закриті розширювальні баки

Розширювальні баки можуть бути відкритого і закритого типу. Тобто сполучені з атмосферою або з контрольованим, хоча і змінним тиском.

Відкритий розширювальний бак

Мензурка з описаного досвіду, який вилився надлишок води при температурному розширенні, і є самий простий відкритий розширювальний бак. Його недолік в тому, що вилилася воду потрібно повернути систему в ручному режимі. Просто кажучи, перелив назад у ємність, в якій нагрівали воду.

Природно, для системи опалення такий примітивний спосіб не підходить. Тому розширювальний бак відкритого типу для опалення схематично виглядає так:

Схематичне пристрій розширювального бака відкритого типу. Ілюстрація з книги Сканаві Н. А. і Махова Ст. Л. Опалення

Схематичне пристрій розширювального бака відкритого типу. Ілюстрація з книги Сканаві А. Н. і Махова Л. М. «Опалення»

Відкритий розширювальний бак можна купити готовий або зробити самостійно. Для цього підходить будь-яка ємність потрібного обсягу, наприклад, пластикова каністра.

Розширювальний бак закритого типу

Зараз частіше намагаються використовувати закриті баки: вони більш компактні і позбавлені негативних рис відкритих, яким властиво обмерзання, насичення теплоносія киснем, підвищена корозійність. Баки закритого типу герметичні і складаються з двох камер: водяної та повітряної.

Компенсація тиску відбувається наступним чином: надлишок води заповнює водяній відсік і тисне на еластичну перегородку між двома камерами, а повітря (або газу), що знаходиться в повітряній відсіку, стискається. На відміну від води газ можна піддати значного стиснення без сильного збільшення тиску.

Різновиди мембран розширювального бака. Фото з сайту https://profiteplo.com

Різновиди мембран розширювального бака. Фото з сайту profiteplo.com

У продажу є два типи закритих розширювальних баків, що розрізняються по своєму пристрою:

  • з мембраною тарілчастої форми;
  • з грушоподібної мембраною.

Як правильно встановити розширювальний бак системи опалення

Розібравшись з теоретичними основами та видами компенсаційних ємностей, перейдемо до головного питання: як правильно встановити розширювальний бак системи опалення. А точніше, - де.

Правильна відповідь на нього - де хочете. Тобто розширювальний бак можна встановити і на «подачі» - магістралі системи, що веде від котла до опалювальних приладів, і на «обратку» - трубі, по якій теплоносій повертається в нагрівальний прилад (котел), віддавши своє тепло радіаторів. Свою функцію буфера, який стримує зростання тиску, він буде виконувати в будь-якому випадку.

Розширювальний бак, встановлений на зворотній магістралі

Розширювальний бак, встановлений на зворотній магістралі

І в тому і в іншому способу є свої плюси і мінуси. Місце установки вибирають, орієнтуючись на проектні особливості конкретної опалювальної системи. А також на зручність монтажу і подальшого обслуговування.

Нюанси

Відкритий бак, на відміну від мембранного, можна встановити в системі з природною циркуляцією води, тобто в енергонезалежній — не вимагає електрики. В системі з примусом необхідний насос. Тому відкритий розширювальний бак встановлюється в самій високій точці, розташованій вище всіх опалювальних приладів.
Найчастіше така точка знаходиться на горищі. Сьогодні, коли подкришное простір в приватних будинках теж задіють, влаштовуючи там житлове приміщення, такий варіант часто виявляється непідходящим.

Обмежень щодо розміщення бака немає. Він може стояти в будь-якому зручному місці і в будь-якому положенні.

сс

Схема установки відкритого розширювального бака. 1 - котел, 2 - магістраль подачі теплоносія, 3 - відкритий розширювальний бак, 4 - опалювальний прилад, 5 - насосний вузол. Фото з сайту stroim-svoi-dom.ru

Хоча мембранний бак можна встановити і перед опалювальними приладами, і після них, зазвичай його монтаж проводять за другою схемою (на «обратку»). Тому що після котла вода, як правило, подається дуже високої температури, від якої мембрана бака може незабаром прийти в непридатність. До того ж при такому варіанті установки (після опалювальних приладів) котел і насос не піддаються перепадів тиску і працюють в більш комфортному режимі.

Слід звернути увагу, що якщо насос у системі зовнішній (не вбудований в котел), то компенсує ємність потрібно встановлювати перед насосом, а не після нього. Інакше розширювальний бак буде реагувати на надлишковий тиск, що створюється насосом, і працювати неправильно.

До речі, не поспішайте з вибором і покупкою розширювального бака. Перш уточніть, можливо, ваш котел вже обладнаний не тільки власним насосом, але і компенсуючої ємністю, що знаходиться в корпусі котла.

Загальні правила

Визначивши гіпотетичне розташування розширювального бака, виберіть правильно фактичне місце його монтажу.

Розширювальний бак потрібно встановлювати так, щоб його було зручно обслуговувати

Розширювальний бак потрібно встановлювати так, щоб його було зручно обслуговувати
компенсує ємність потрібно встановлювати так, щоб її було зручно обслуговувати:

  • між баком і стіною або іншим обладнанням необхідно залишити вільний простір;
  • водоподводящая арматура не повинна тиснути або тягнути за патрубок бака: закріплюйте підводять труби окремо; це також спростить демонтаж ємності при необхідності;
  • для демонтажу та ремонту або заміни встановіть перед баком окремий відсікаючий кран.

Після монтажу закритій розширювальної ємкості, можливо, буде потрібно розрахувати тиск і зробити її налаштування.

Посилання на джерело статті: https://7dach.ru/NatashaPetrova/kak-pravilno-ustanovit-rasshiritelnyy-bak-v-sisteme-otopleniya-147779.html?utm_referrer=https%3A%2F%2Fzen.yandex.com

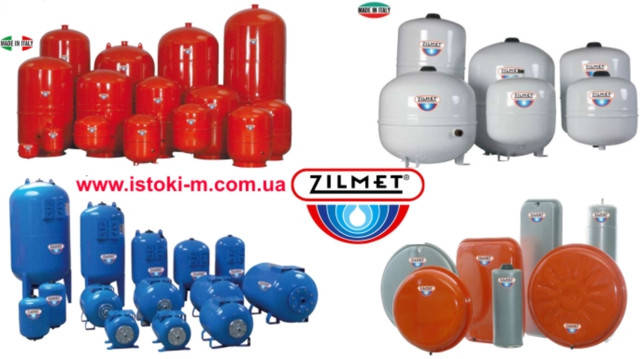

Розширювальні баки ZILMET (Італія)

Zilmet Solar-Plus_Zilmet VSG_Zilmet HYDRO-PRO_Zilmet Ultra-Pro_Zilmet HY-PRO_Zilmet CAL-PRO_Zilmet OEM-PRO_расширительный бак для отопления_расширительный бак для скважины_расширительный бак для станції водоснабжения_расширительный бак для водоснабжения_расширительный бак для сонячних систем

ТД "Джерела М", р. Запоріжжя представляє Вашій увазі розширювальні баки ZILMET.

Для нормальної роботи автономної опалювальної системи треба, що б тиск в ній завжди залишалося в межах норми. Функцію «контролера» і компенсатора надлишкового тиску виконує такий пристрій, як розширювальний бак, або так званий гідроакумулятор.

Розширювальний бак може бути відкритим, сполучених з атмосферою, і закритим, що перебувають під змінним, але строго обмеженим надлишковим тиском. Розширювальні баки можуть застосовуватися для запобігання руйнування системи від гідравлічного удару.

Компанія Zilmet вже більше ніж 40 років не ринку і за ці роки продукція фірми - розширювальні баки Zilmet для опалення і водопостачання, а ще резервуари для насосів, що стали популярними у світі.

ZILMET S. p.A. — найбільший в Європі виробник мембранних розширювальних баків, резервуарів для насосів і гідроакумуляторів.

Компанії ZILMET S. p.A. належать п'ять заводів а якість продукції Zilmet було перевірено Міжнародною Організацією по Стандартизації і підтверджено сертифікатом ISO:9001.

Для створення розширювальних баків Zilmet використовують високоякісні металеві сплави, а для мембрани підбирають кращу синтетичну гуму. Такий ретельний підхід до продукції з боку Zilmet дозволяє не лише досягти високих характеристик розширювальних баків, але і значно збільшити їх довговічність.

Купити расширительныq бак Zilmet, Ви можете відвідавши наш магазин ТД "Джерела М", р. Запоріжжі або оформіть покупку на нашому сайті. https://istoki-m.com.ua/g7326592-baki-rasshiritelnye-gidroakkumulyatory

Розширювальні баки та гідроакумулятори Zilmet:

1. Розширювальні баки для систем опалення Zilmet CAL-PRO, Zilmet OEM-PRO.

розширювальний бак для отопления_zilmet cal-рго_купить розширювальний бак zilmet cal-рго_купить розширювальний бак для отопления_купить розширювальний бак для опалення запорожье_купить zilmet запоріжжя

Мембранні розширювальні баки для опалення серії CAL-PRO призначені для створення замкнутих систем опалення різного об'єму в котеджах, житлових будинках, що мають індивідуальну систему опалення та інших спорудах. Розширювальні ємності Cal-pro служать для компенсації зміни об'єму води.

Плоскі розширювальні ємності OEM-PRO

zilmet oem-рго_плоский розширювальний бак zilmet_расширительные баки для опалення купити запорожье_все для отопления_отопление дома_отопление цеха_отопление склада_все для опалення купити запорожье_расширительный бак для газового котла_расширительный бак для електричного котла_расширительный бак для твердопаливного котла_расширительные баки запорожье_баки zilmet запоріжжя

Компанія Zilmet виробляє плоскі розширювальні ємності для опалення, для монтажу у всіх видах котлів, протягом багатьох років. Відомі своєю високою якістю і широким асортиментом, вони здатні задовольнити потреби як виробників котлів, так і інших фахівців в області опалення.

Розширювальні ємкості даної серії виробляються різних форм і обсягів, як у стандартному виконанні, так і в спеціальному, тим самим забезпечуючи максимальну відповідність будь-якого типу котла.

Основні частини ємностей - металевий корпус і мембрана з синтетичної гуми, що розділяє корпус на дві частини. З одного боку мембрани закачано повітря під тиском, з іншої сторони мембрани в порожнину між мембраною і корпусом при розширенні потрапляє вода.

Розширювальний бак Зилмет Zilmet OEM-PRO це невелике виріб призначений для використання з системами опалення та кондиціонування. Розширювальний бак Зилмет Zilmet OEM-PRO має плоску круглу форму і компактні габарити. Даний розширювальний бак представлений в червоному кольорі. Виріб працює з тиском у 3 атмосфери. Розширювальний бак Зилмет Zilmet OEM-PRO це надійне і практичне обладнання, яке виготовлене у відповідності з сучасними нормами і стандартами.

     Розширювальний бак Зилмет Zilmet CAL-PRO з невеликою ємністю зарекомендував себе як практичне і зносостійке обладнання, не вимоглива до технічного обслуговування. Розширювальний бак Зилмет Zilmet CAL-PRO має красиву циліндричну конструкцію з гладкими стінками, пофарбованими в червоний колір

2. Розширювальні баки для систем водопостачання Zilmet HYDRO-PRO, Zilmet Ultra-Pro, Zilmet HY-PRO.

гідроакумулятор для питної воды_расширительные баки для систем водоснабжения_санитарные розширювальні емкости_расширительный бак для гарячої воды_расширительный бак для бустерних станций_расширительный бак для гарячого комунально-побутового водоснабжения_расширительный для запобігання гідравлічних ударов_расширительные баки запорожье_zilmet запоріжжя

Санітарні розширювальні ємності HYDRO-PRO. Санітарні розширювальні ємності Zilmetсерії HYDRO-PRO, призначені для роботи з питною та технічною водою в системах гарячого комунально-побутового водопостачання, водонагрівачів, насосів в бустерних системах для запобігання гідравлічних ударів. Виготовлені з вуглецевої сталі, з внутрішньої зварюванням MIG, яка дозволяє уникнути будь-якого пошкодження мембрани, навіть у вкрай жорстких режимах роботи. Спеціальна високоміцна внутрішнє покриття порошковою епоксидною смолою для запобігання корозії і зовнішнє покриття епоксидною фарбою дозволяють добитися високої надійності.

  • фіксована мембрана з бутилової гуми
  • рабочаяя температура від -10 до +99°С
  • корпус з вуглецевої сталі;
  • синій колір
  • максимальний тиск 10 bar.

розширювальний бак для питної воды_гидроаккумулятор для питної воды_расширительный бак для систем водоснабжения_расширительный бак для скважины_расширительный бак холодної я воды_водоснабжение дома_водоснабжение цеху

Санітарні розширювальні ємності WATER-PRO

Розширювальні мембранні баки серії water-pro призначені для роботи з питною та технічною водою в системах гарячого комунально-побутового водопостачання, водонагрівачів, насосів в бустерних системах для запобігання гідравлічних ударів. Виготовлені з вуглецевої сталі, з внутрішньої зварюванням MIG, яка дозволяє уникнути будь-якого пошкодження мембрани, навіть у вкрай жорстких режимах роботи. На відміну від Hydro-pro приєднання Water-pro зроблено з нержавіючої сталі. Спеціальна високоміцна внутрішнє покриття порошковою епоксидною смолою для запобігання корозії і зовнішнє покриття епоксидною фарбою забезпечують високу надійність виробу

  • фіксована мембрана з бутилової гуми;
  • робоча температура від -10 до + 99°С;
  • корпус з вуглецевої сталі;
  • партубок з нержавіючої сталі;
  • макс. тиск 10 bar.

Гідроакумулятори для питної води HY-PRO

Гідроакумулятори для питної воды_расширительный бак зі змінною мембраной_гидроаккумуляторы Zilmet серії Hy-Pro

HY-PRO - це гідроакумулятори для питної води зі змінною мембраною, що забезпечує довгий термін служби. Вставка оцинкованого фланця, яка контактує з водою, виготовлена з поліпропілену, що дозволяє використовувати баки навіть з агресивним середовищем. Конфігурація бака дозволяє уникнути накопичення осаду в баку. Компактні гідроакумулятори Zilmet серії Hy-Pro можуть використовуватися в обмеженому просторі.

  • замінна мембран;
  • білий колір;
  • робоча температура від -10 до + 99 °С;
  • встановлений тиск 1.5 ÷ 3 бари (в залежності від моделі);
  • максимальний тиск 10 bar

3. Розширювальні баки для сонячних систем Zilmet Solar Plus, Zilmet VSG.

розширювальний бак для використання в сонячних системах_Zilmet Solar_расширительный бак для сонячних систем_купить розширювальний бак для сонячних систем запорожье_купить Zilmet Solar запоріжжя

Розширювальні баки для сонячних систем Zilmet SOLAR

*Застосовуються для закритих систем опалення на основі сонячної енергії.

У 1996 році міжнародна компанія Zilmet отримала сертифікат DIN 4757 на розширювальні баки для сонячних систем. З тих пір серія баків SOLARPLUS стала стандартом в області сонячних систем. За останні роки було виготовлено і продано більше 750.000 баків серії SOLARPLUS. Досвід останніх років допоміг розробити комплексну систему розширювальних баків, що задовольняють запитам виробників сонячних систем. З нашого асортименту ми виділяємо баки SOLARPLUS з фіксованою мембраною, баки SOLARPLUS TM зі змінною мембраною, додаткові проміжні баки VSG для зниження температури і абсолютно нова лінійка баків SOLARPLUS SAFE, яка поєднує бак SOLARPLUS і додатковий бак VSG. Асортимент доповнює широка лінійка паяних і розбірних теплообмінників.

zimlet solar vsg_расширительный бак для сонячних систем

4. Змінні мембрани і фланці для розширювальних баків.

5. Теплообмінники ZILMET для водопостачання, опалення, басейнів.

Типи мембранних баків

Існує три основних типи мембранних розширювальних баків - баки з фіксованою мембраною, зі змінною мембраною і безнапірні баки.

Існує три основних типи мембранних баків

  • баки з фіксованою (запресованої) мембраною;
  • фланцеві баки зі змінною мембраною;
  • безнапірні баки.

Бак з фіксованою мембраною, як правило, встановлюють у невеликих опалювальних системах. Діафрагмова мембрана такого бака жорстко закріплена по його периметру. В одній камері розширювального бака знаходиться теплоносій, в іншій - повітря. При цьому в первинному положенні весь обсяг бака заповнений повітрям. Зовнішня поверхня пристрою покрита емаллю, а внутрішня - епоксидної водостійкою фарбою. Під тиском повітря мембрана притиснута до внутрішньої поверхні бака. При підвищенні температури в системі збільшується об'єм рідини, зростає тиск, і вода надходить у розширювальний бак, віджимаючи мембрану. При цьому повітря в протилежній камері бака стискається. Основний недолік розширювального бака з фіксованою мембраною - неможливість заміни мембрани у разі її підвищеної вологопроникності або розриву. В такому випадку доведеться купувати новий гідроакумулятор.

Як працює гідроакумулятор Zilmet

При нагріванні в замкнутому контурі вода розширюється, приріст обсягу потрапляє в бак, мембрана розтягується і зменшує частку повітряного простору подібно поршню.

При нагріванні, теплоносій збільшується в об'ємі, і чим більше гріє котел, тим більше збільшується об'єм теплоносія в системі опалення. Так, наприклад, при підвищенні температури на 62 °С початковий об'єм води в системі опалення збільшується приблизно на 3%. Нагріта котлом або бойлером рідина в системі опалення збільшується в об'ємі, піднімаючи тиск і намагаючись зайняти додатковий простір. І ось тут вступає в роботу розширювальний бак (гідроакумулятор). Адже якщо теплоносію не буде куди розширитися, тиск може пошкодити систему отоплления, і тоді можуть потекти труби, лопнути фітинги, зламатися насос або водонагрівач.

Основне призначення гідроакумуляторів Zilmet

  • підтримання заданого робочого тиску в системах водопостачання;
  • демпфірування гідравлічних ударів при роботі насосного обладнання;
  • створення резерву води для постачання споживачів під час пікових навантажень;

Принцип роботи розширювального бака мембранного типу Zilmet

При нагріванні в замкнутому контурі вода розширюється, приріст обсягу потрапляє в бак, мембрана розтягується і зменшує частку повітряного простору подібно поршню (повітря стискується). В цей час тиск в розширювальному баці, а відповідно і в системі — збільшується. Розширювальний бак встановлюють поруч з котлом і підключають до зворотного трубопроводу перед вхідним патрубком циркуляційного насоса, щоб уникнути закипання теплоносія.

З пониженням температури об'єм води в системі опалення зменшується, а тиск знижується і раніше прийнята вода виштовхується з бака стисненим повітрям. Частка повітряного простору в обсязі розширювального бака збільшується — повітря виштовхує воду. У разі незначних витоків води — тиск в системі, а відповідно і в мембранному розширювальному баку — знижується і стиснене повітря виштовхує резервний об'єм води, тим самим здійснюючи підживлення системи опалення. Мембранний розширювальний бак необхідно використовувати в системах, обладнаних манометром і запобіжним клапаном або ніпелем для ручного регулювання тиску.

Як вибрати розширювальний бак

При виборі розширювального бака для опалювальної системи слід звернути особливу увагу на матеріал мембрани, який не повинен руйнуватися під впливом високої температури та агресивного середовища

Перш за все необхідно визначити умови роботи та основне призначення розширювального бака в системі. Наприклад в опалювальних системах теплоносій розширюється повільно, проте може мати активні хімічні домішки, а температура під час експлуатації системи може досягати 90 °С. Саме тому при виборі розширювального бака для опалювальної системи слід звернути особливу увагу на матеріал мембрани, який не повинен руйнуватися під впливом високої температури та агресивного середовища.

Основні параметри, на які слід звернути увагу

  • робочий діапазон температур;
  • динамічність роботи;
  • максимальний тиск;
  • довговічність
  • стійкість до впливу води та добавок;
  • санітарно-гігієнічні вимоги
  • матеріал корпусу бака;
  • обсяг гідроакумулятора;

У системах з сонячними колекторами умови експлуатації можуть бути ще більш екстремальними, тому для них компанія Zilmet випускає окрему лінійку розширювальних баків для сонячних систем.

Розрахунок обсягу розширювального бака

Обсяг бака залежить від обсягу і розрахункової температури води в системі від тиску циркуляційного насосаи місця включення насоса в теплопровід по відношенню до теплообмінника і точці приєднання бака.

Обсяг бака залежить також від обсягу і розрахункової температури води в системі від тиску циркуляційного насоса і місця включення насоса в теплопровід по відношенню до теплообмінника і точці приєднання бака. Корисний об'єм закритого розширювального бака визначають за формулою

VпідлогуVc/(pa/pmin-pa/pmax)

Де:

  • Vc — збільшення об'єму води в системі при нагріванні; визначають за формулою;
  • ра — абсолютний тиск в баку до першого надходження води (в тому числі атмосферний тиск); Рmin — абсолютний тиск в баку при наповненні системи водою (мінімально необхідний тиск води в баку при мінімальному рівні;
  • рmax — абсолютний тиск в баку при підвищенні температури води до розрахункової і заповнення бака водою.

Мінімально необхідний тиск води в закритому розширювальному баку одно гідростатичного тиску р2 на рівні установки бака з деяким запасом вгору для створення надлишкового тиску у верхній точці системи, яке дозволить уникнути підсосу повітря з атмосфери або скипання води (особливо, якщо tр >100 °С)

pmin=pa+p2+pверх

Максимально допустимий тиск води в баку при звичайному приєднання його до зворотної магістралі системи перед всмоктуючим патрубком циркуляційного насоса приймають в залежності ог робочого тиску рраб, допустимого для елементів системи опалення в її нижчої точки (наприклад, для чавунного котла), зменшеного на суму тиску насоса Δрн і гідростатичного тиску pi, пов'язаного з відстанню hi від рівня води в баку до нижчої точки системи:

pmax=pa+pраб-(ΔpH+p1)

  • Тисків p1 і р2 пропорційні вертикальним відстаням h1 і h2.

Обсяг закритого розширювального бака при початковому тиску в ньому, що дорівнює атмосферному, виходить більше обсягу відкритого бака. Використання стиснутого повітря для підняття тиску рa понад атмосферного (для «зарядки» бака) дозволяє зменшити обсяг закритого бака. Обсяг закритого розширювального бака зменшується також при перенесенні його у верхню частину будівлі і приєднання до магістралі системи опалення.

Місце з'єднання закритого розширювального бака до систем теплопостачання вибирають з урахуванням збереження його гідравлічної зв'язку з діючою частиною системи при нормальному використанні клапанів, засувок та іншої запірної арматури в інший отключаемой частини системи опалення.

Cal-Pro

  • Застосування: розширювальні баки для систем опалення.
  • Ємність: від 4 до 900 літрів.

Розширювальні баки для систем опалення

Розширювальні баки CAL-PRO служать для компенсації зміни об'єму води в замкнутих системах опалення та забезпечення постійного тиску, допомагають знизити енергоспоживання. Широка асортиментна лінійка представлена баками для систем опалення різних розмірів. Всі баки Zilmet проходять повну заводську перевірку.

  • завальцован або зварний корпус з вуглецевої сталі;
  • мембрана з синтетичного каучуку SBR стандарту DIN 4807-3;
  • додаткова фарбування стійким епоксидно-поліефірним порошковим покриттям;
  • робоча температура від -10 до +99 °С

Асортимент

модель

Артикул

Об'єм, л

↕ висота, мм

∅ діаметр, мм

Тиск max, bar

Підключення

Zilmet CAL-PRO 4

1300000400

4

195

225

5

3/4"G

Zilmet CAL-PRO 8

1300000800

8

295

220

5

3/4"G

Zilmet CAL-PRO 12

1300001200

12

281

294

4

3/4"G

Zilmet CAL-PRO 18

1300001800

18

400

290

4

3/4"G

Zilmet CAL-PRO 24

1300002400

24

415

324

4

3/4"G

Zilmet CAL-PRO 35

1300003500

35

408

404

4

3/4"G

Zilmet CAL-PRO 35 *

1300003503

35

387

404

4

3/4"G

Zilmet CAL-PRO 50 *

1300005003

50

507

407

4

3/4"G

Zilmet CAL-PRO 80

1300008000

80

608

450

6

3/4"G

Zilmet CAL-PRO 105

1300010500

105

665

500

6

3/4"G

Zilmet CAL-PRO 150

1300015000

150

897

500

6

3/4"G

Zilmet CAL-PRO 200

1300020000

200

812

600

6

3/4"G

Zilmet CAL-PRO 250

1300025000

250

957

630

6

3/4"G

Zilmet CAL-PRO 300

1300030000

300

1105

630

6

3/4"G

Zilmet CAL-PRO 500

1300050000

500

1340

750

6

1"G

Zilmet CAL-PRO 700

1300070000

700

1755

750

6

1"G

Zilmet CAL-PRO 800

1300080000

800

1855

750

6

1"G

Zilmet CAL-PRO 900

1300090000

900

2105

750

6

1"G

* - на ніжках

Основні частини ємностей - металевий корпус і мембрана з синтетичної гуми, що розділяє корпус на дві частини. З одного боку мембрани закачано повітря під тиском; з іншого боку мембрани в порожнину між мембраною і корпусом при розширенні потрапляє вода.

В розширювальному баку спочатку передвстановлене заводське тиск тисне на діафрагму зсередини. При підвищенні температури зростаючий обсяг води тисне на мембрану і вода надходить у бак. З пониженням температури тиск стисненого повітря повертає воду у систему. Це дозволяє системі опалення підтримувати постійний тиск і допомагає знизити енергоспоживання

Характеристики мембранних розширювальних баків для опалення:

  • фіксована синтетична мембрана;
  • робоча температура від -10 до + 99 °С
  • корпус з вуглецевої сталі;
  • червоний колір.

Артикул

Модель,
ємність, л

D,
мм

h,
мм

Об'єм
упаковки, м
3

Вага,
кг

макс.
давл.

Предуст.
тиск

Соед.

1300000400

CAL-PRO, 4

225

195

0,015

1,6

5 bar.

1.5 bar

3/4G

1300000800

CAL-PRO, 8

220

295

0,02

1,8

5 bar.

1.5 bar

3/4G

1300001200

CAL-PRO, 12

294

281

0,031

3,1

4 bar.

2 bar

3/4G

1300001800

CAL-PRO, 18

290

400

0,041

3,8

4 bar.

2 bar

3/4G

1300002400

CAL-PRO, 24

324

415

0,054

4,48

4 bar.

2 bar

3/4G

1300003500

CAL-PRO, 35

404

408

0,08

6,5

4 bar.

2 bar

3/4G

1300005000

CAL-PRO, 50

407

530

0,1

8,6

4 bar.

2 bar

3/4G

1300008000

CAL-PRO 80

450

608

0,156

14

6 bar.

2.5 bar

3/4G

1300010500

CAL-PRO, 105

500

665

0,2

18,54

6 bar.

2.5 bar

3/4G

1300015000

CAL-PRO, 150

500

897

0,26

23,2

6 bar.

2.5 bar

3/4G

1300020000

CAL-PRO 200

600

812

0,35

27,4

6 bar.

2.5 bar

3/4G

1300025000

CAL-PRO, 250

630

957

0,45

38,3

6 bar.

2.5 bar

3/4G

1300030000

CAL-PRO 300

630

1105

0,5

42,4

6 bar.

2.5 bar

3/4G

1300040000

CAL-PRO 400

630

1450

0,67

61,5

6 bar.

2.5 bar

3/4G

1300050000

CAL-PRO, 500

750

1340

1

64,6

6 bar.

2.5 bar

1 G

1300060000

CAL-PRO, 600

750

1555

1

79,9

6 bar.

2.5 bar

1 G

1300070000

CAL-PRO 700

750

1755

1

89,9

6 bar.

2.5 bar

1 G

1300080000

CAL-PRO 800

750

1855

1,043

113

6 bar.

2.5 bar

1 G

1300090000

CAL-PRO, 900

750

2105

1,17

130,3

6 bar.

2.5 bar

1 G

1300100000

CAL-PRO, 1000

780

2205

1,25

140,1

6 bar.

2.5 bar

1 G

OEM-Pro

  • Застосування: розширювальні баки для котлів
  • Ємність: від 2 до 24 літрів.

Розширювальні баки для котлів опалення

Широкий вибір розширювальних баків OEM-PRO (за формою, ємності, з'єднання і варіантами кріплення) дозволяє забезпечити вимоги різних виробників котельного обладнання до розширювальним баків. Надійна конструкція дозволяє підтримувати постійний тиск в системах гарячого водопостачання.

  • завальцован або зварний корпус з вуглецевої сталі;
  • мембрана з синтетичного каучуку SBR стандарту DIN 4807-3;
  • максимальна робоча температура +90 °С;
  • максимальний робочий тиск 3 бар;
  • встановлений тиск 1 бар ± 20%.

                   Розширювальні баки Zilmet Solar спеціально розроблені і сертифіковані для використання в сонячних системах і системах опалення. Баки Solar Plus поставляються з попередньо встановленим тиском 1,5 - 3 бар, і можуть використовуватися під максимальним тиском до 10 бар.

Zilmet Solar Plus

Одне з найбільш перспективних і швидко ростуть в популярності на споживчому ринку рішень із галузі альтернативної енергетики — системи опалення на базі сонячних колекторів. Але сама по собі така система не зможе коректно працювати без розширювального бака Solar Plus виробленого Zilmet.

Справа в тому, що з огляду на умови функціонування сонячних колекторів періодично виникають періоди, коли необхідності в скиданні тепла немає.

В таких випадках із-за сильного підвищення температури теплоносія в системі може виникати зростання тиску.

Якщо в системі не буде розширювального бака здатного взяти надлишковий тиск і при цьому здатного працювати з теплоносієм розігрітим до високих температур (максимальна допустима температура для мембрани Zilan даного бака становить 100 градусів, тиск до 10 бар) система може зламатися.

Але будь-яка відповідальна компанія, в якій працюють кваліфіковані фахівці, природно може розрахувати і запропонує відповідне вимогою обладнання.

Таким чином користувач навіть не дізнається про те, що система перебувала в такому стані (а подібні простої можуть виникати досить часто в залежності від погодних умов), адже з мембранними розширювальними баками Zilmet Solar Plus вона буде працювати як годинник.

Проміжні баки для сонячних систем Zilmet VSG

Додатковий проміжний бак Zilmet VSG забезпечений клапанами на вході і на виході і встановлюється перед основним розширювальним баком. Бак VSG забезпечує попереднє розсіювання тепла і зниження робочої температури теплоносія, що значно збільшується термін служби основного розширювального бака.

Додатковий бак рекомендований у випадках, коли обсяг між колектором і розширювальним баком становить приблизно 50% або менше обсягу «мокрою» сторони (обсяг теплоносія в баку), що відповідає European Directive VDI 6002. Додатковий бак захищає мембрану від занадто високих температур.

Дане рішення рідко використовується у випадках розміщення системи опалення на даху з причини короткого трубопроводу. Правильно підібраний за розміром додатковий бак дозволяє знизити температуру теплоносія в системі, що значно збільшується термін служби основного розширювального бака.

  • робоча температура від -10 до +110 °С;
  • максимальне тиск 10 бар.

Асортимент Zilmet VSG

модель

Артикул

Обсяг

∅D діаметр

H Висота

Тиск max

Підключення

VSG 5

11A0000512

5 л

160 мм

270 мм

10 bar

3/4"G

VSG 8

11A0000837

8 л

200 мм

280 мм

10 bar

3/4"G

VSG 12

11A0001216

12 л

270 мм

264 мм

10 bar

3/4"G

VSG 18

11A0001836

18 л

270 мм

349 мм

10 bar

3/4"G

VSG 35

11A0003510

35 л

380 мм

367 мм

10 bar

3/4"G

VSG 50

11A0005022

50 л

380 мм

505 мм

10 bar

3/4"G

VSG 105

11A0010518

105 л

500 мм

665 мм

10 bar

1"G

Застосування Zilmet Cal-Pro:

  • Закриті системи опалення з примусовою циркуляцією теплоносія.
  • Закриті системи опалення з примусовою циркуляцією теплоносія, теплоакумулюючими ємностями і/або накопичувальними водонагрівачами непрямого (комбінованого) нагрівання.
  • Системи вентиляції, кондиціонування.

Опис:

  • Призначені для компенсації об'ємних змін теплоносія, що відбуваються внаслідок його нагрівання чи охолодження.
  • Вертикальне виконання.
  • Корпус з вуглецевої сталі.
  • Фіксована мембрана з синтетичної гуми S. B. R (тільки для непитної води).
  • Пофарбовані порошковим методом. Колір червоний.
  • Баки об'ємом 35 і більше літрів обладнані підставкою для встановлення на підлогу.

Робочі параметри Zilmet Cal-Pro:

  • Максимальний робочий тиск:

- CAL-PRO 4, 8 – 5,0 бар;

- CAL-PRO 12, 18, 24, 35, 50 – 4,0 бар;

- CAL-PRO 80, 105, 150, 200, 250, 300, 400, 500, 600, 700, 800 – 6,0 бар.

  • Робоча температура в системі: мінімальна 10ºC, максимальна +99ºC.
  • Робоча температура в мембранному баку: мінімальна 10ºC, максимальна +70 C.

Упаковка і комплектація:

  • Баки CAL-PRO 4CAL-PRO 700 поставляються в коробках з міцного картону.
  • Бак CAL-PRO 800 і CAL-PRO 900 поставляється на дерев'яному піддоні в коробці з міцного картону.

Розширювальні баки для сонячних систем Zilmet Solar Plus

Розширювальні баки Zilmet Solar спеціально розроблені і сертифіковані для використання в сонячних системах і системах опалення. Баки Solar Plus поставляються з попередньо встановленим тиском 1,5 - 3 бар, і можуть використовуватися під максимальним тиском до 10 бар.

Zilmet Solar Plus

Одне з найбільш перспективних і швидко ростуть в популярності на споживчому ринку рішень із галузі альтернативної енергетики — системи опалення на базі сонячних колекторів. Але сама по собі така система не зможе коректно працювати без розширювального бака Solar Plus виробленого Zilmet.

Справа в тому, що з огляду на умови функціонування сонячних колекторів періодично виникають періоди, коли необхідності в скиданні тепла немає.

В таких випадках із-за сильного підвищення температури теплоносія в системі може виникати зростання тиску.

Якщо в системі не буде розширювального бака здатного взяти надлишковий тиск і при цьому здатного працювати з теплоносієм розігрітим до високих температур (максимальна допустима температура для мембрани Zilan даного бака становить 100 градусів, тиск до 10 бар) система може зламатися.

Але будь-яка відповідальна компанія, в якій працюють кваліфіковані фахівці, природно може розрахувати і запропонує відповідне вимогою обладнання.

Таким чином користувач навіть не дізнається про те, що система перебувала в такому стані (а подібні простої можуть виникати досить часто в залежності від погодних умов), адже з мембранними розширювальними баками Zilmet Solar Plus вона буде працювати як годинник.

Гідроакумулятори для сонячних систем Solar Plus комплектуються спеціально створеними синтетичними мембранами Zilan™, які можуть витримувати температуру +100 °С.

  • максималная робоча температура мембрани до +100 °С
  • максималная робоча температура до +120 °С
  • встановлений тиск 2,5 бару
  • максимальне тиск 10 бар

Асортимент

модель

Обсяг

діаметр

H

Висота

Тиск

max

З'єднан-ня

Solar-Plus 12

12 л

270 мм

264 мм

10 bar

¾ "

Solar-Plus 18

18 л

270 мм

350 мм

10 bar

¾ "

Solar-Plus 25

25 л

300 мм

392 мм

10 bar

¾ "

Solar Plus 35

35 л

380 мм

377 мм

10 bar

¾ "

Solar Plus 50

50 л

380 мм

525 мм

10 bar

¾ "

Solar Plus 80

80 л

450 мм

608 мм

10 bar

1"G

Solar Plus 105

105 л

500 мм

665 мм

10 bar

1"G

Solar Plus 150

150 л

500 мм

897 мм

10 bar

1"G

Solar Plus 200

200 л

600 мм

812 мм

10 bar

1"G

Solar Plus 250

250 л

630 мм

957 мм

10 bar

1"G

Solar Plus 300

300 л

630 мм

1105 мм

10 bar

1"G

Solar Plus 400

400 л

630 мм

1450 мм

10 bar

1"G

Solar Plus 500

500 л

750 мм

1340 мм

10 bar

1"G

Solar Plus 600

600 л

750 мм

1555 мм

10 bar

1"G
